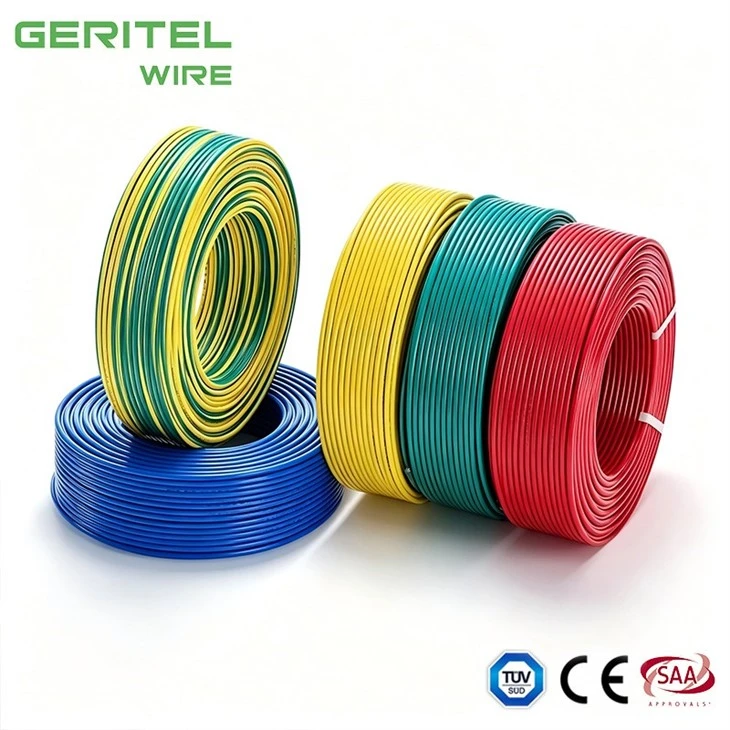

المنتج لقطة حقيقية
اختر سلك H05V-K للوحات الكهربائية المعيارية الخاصة بالمباني للتوصيلات النحاسية المرنة من الفئة 5
مواصفات المنتج
التطبيقات
أسلاك الألواح البلاستيكية للاستخدام في لوحات التحكم في المفاتيح والمرحلات وأجهزة القياس الخاصة بمجموعة المفاتيح الكهربائية ولأغراض مثل الموصلات الداخلية في معدات المقوم ومشغلات المحركات وأجهزة التحكم.
| تحديد | |
| تصنيف الجهد Uo/U |
H05V-K:300/500V H07V-K:450/750V |
| تصنيف درجة الحرارة |
ثابت: -30 درجة إلى +70 درجة مرن: -5 درجة إلى +70 درجة |
| الحد الأدنى لنصف قطر الانحناء | ثابت: 6 × القطر الإجمالي |
| موصل | موصل نحاسي مرن من الدرجة 5 |
| العزل | PVC (البولي فينيل كلورايد) |
| لون العزل | الأحمر والأسود والأزرق والبرتقالي والأصفر والأبيض والأخضر / الأصفر والبنفسجي والوردي والرمادي والبني |
| المعايير |
إن 50525-2-31، إن 60228 مثبطات اللهب وفقًا للمواصفة IEC/EN 60332-1-2 مقاومة للأشعة فوق البنفسجية |
أبعاد
|
المساحة المقطعية الاسمية مم² |
||
|
القطر الإجمالي الاسمي مم² |
الوزن الاسمي كجم/كم |
|
| H05V-K | ||
| 0.5 | 2.20 | 9.1 |
| 0.75 | 2.40 | 11.7 |
| 1 | 2.55 | 14.4 |
| H07V-K | ||
| 1.5 | 3.00 | 20.1 |
| 2.5 | 3.65 | 31.5 |
| 4 | 4.20 | 46.2 |
| 6 | 4.80 | 65.1 |
| 10 | 6.25 | 109.4 |
| 16 | 7.40 | 165.2 |
| 25 | 9.40 | 253.4 |
| 35 | 10.40 | 345.5 |
| 50 | 12.55 | 492.4 |
| 70 | 14.10 | 669.3 |
| 95 | 17.20 | 910.4 |
| 120 | 17.70 | 1129.4 |
| 150 | 19.60 | 1401.0 |
| 185 | 23.00 | 1741.0 |
| 240 | 26.40 | 2267.5 |
الموصلات
|
الصليب الاسمي قسمالمنطقة مم² |
القطر الأقصى من الأسلاك في الموصل مم |
أقصى مقاومة للموصل عند 20 درجة أوم / كم |
| أسلاك عادية | ||
| 0.5 | 0.21 | 39 |
| 0.75 | 0.21 | 26 |
| 1 | 0.21 | 19.5 |
| 1.5 | 0.26 | 13.3 |
| 2.5 | 0.26 | 7.98 |
| 4 | 0.31 | 4.95 |
| 6 | 0.31 | 3.3 |
| 10 | 0.41 | 1.91 |
| 16 | 0.41 | 1.21 |
| 25 | 0.41 | 0.78 |
| 35 | 0.41 | 0.554 |
| 50 | 0.41 | 0.386 |
| 70 | 0.51 | 0.272 |
| 95 | 0.51 | 0.206 |
| 120 | 0.51 | 0.161 |
| 150 | 0.51 | 0.129 |
| 185 | 0.51 | 0.106 |
| 240 | 0.51 | 0.0801 |
الخصائص الكهربائية
|
الصليب الاسمي المنطقة الخارجية مم² |
الطريقة المرجعية أ (مغلق في القناة حرارياً الجدار العازل الخ) أمبير |
الطريقة المرجعية ب (مغلق في القناة في الحائط أو في توصيل الكابلات وما إلى ذلك) |
الطريقة المرجعية ج (مقطع مباشر) |
الطريقة المرجعية F (في الهواء المجاني أو علبة الكابلات المثقوبة ONA وما إلى ذلك، أفقيًا أو رأسيًا وما إلى ذلك) أمبير |
|||||||
| لمس |
متباعدة قطر واحد |
||||||||||
| 2 كابلات أحادية-طور تيار متردد أو تيار مباشر أو 3 كابلات ثلاثة-طور تيار متردد مسطح | |||||||||||
|
2 كابلات مرحلة واحدة- أكور العاصمة |
3 أو 4 كابلات ثلاث-مرحلة تكييف |
2 كابلات مرحلة واحدة- أكور العاصمة |
3 أو 4 كابلات ثلاث-مرحلة تكييف |
2 كابلات مرحلة واحدة- التيار المتردد أو العاصمة |
3 أو 4الكابلات ثلاثة-مرحلة تكييف |
2كابلات مرحلة واحدة التيار المتردد أو العاصمةمستوي |
3كابلات ثلاث-مرحلة شقة |
3 كابلات ثلاث-مرحلة أكتريفويل |
أفقي | رَأسِيّ | |
| 1.5 | 14.5 | 13.5 | 17.5 | 15.5 | 20 | 18 | - | - | - | - | - |
| 2.5 | 20 | 18 | 24 | 21 | 27 | 25 | - | - | - | - | - |
| 4 | 26 | 24 | 32 | 28 | 37 | 33 | - | - | - | - | - |
| 6 | 34 | 31 | 41 | 36 | 47 | 43 | - | - | - | - | - |
| 10 | 46 | 42 | 57 | 50 | 65 | 59 | - | - | - | - | - |
| 16 | 61 | 56 | 76 | 68 | 87 | 79 | - | - | - | - | - |
| 25 | 80 | 73 | 101 | 89 | 114 | 104 | 131 | 114 | 110 | 146 | 130 |
| 35 | 99 | 89 | 125 | 110 | 141 | 129 | 162 | 143 | 137 | 181 | 162 |
| 50 | 119 | 108 | 151 | 134 | 182 | 167 | 196 | 174 | 167 | 219 | 192 |
| 70 | 151 | 136 | 192 | 171 | 234 | 214 | 251 | 225 | 216 | 281 | 254 |
| 95 | 182 | 164 | 232 | 207 | 284 | 261 | 304 | 275 | 264 | 341 | 311 |
| 120 | 210 | 188 | 269 | 239 | 330 | 303 | 352 | 321 | 308 | 396 | 362 |
| 150 | 240 | 216 | 300 | 262 | 381 | 349 | 406 | 372 | 356 | 456 | 419 |
| 185 | 273 | 245 | 341 | 296 | 436 | 400 | 463 | 427 | 409 | 521 | 480 |
| 240 | 321 | 286 | 400 | 346 | 515 | 472 | 546 | 507 | 485 | 615 | 569 |
الشهادات
التعبئة والتغليف
لفافة
بكرة بلاستيكية
بكرة خشبية صغيرة
طلب
الأسلاك لوحة التبديل
قضية
ترقية لوحة مفاتيح مطار أديلايد
توزيع الطاقة الصناعية الرئيسية
استبدال الكابل المرن للوحة المفاتيح الرئيسية
