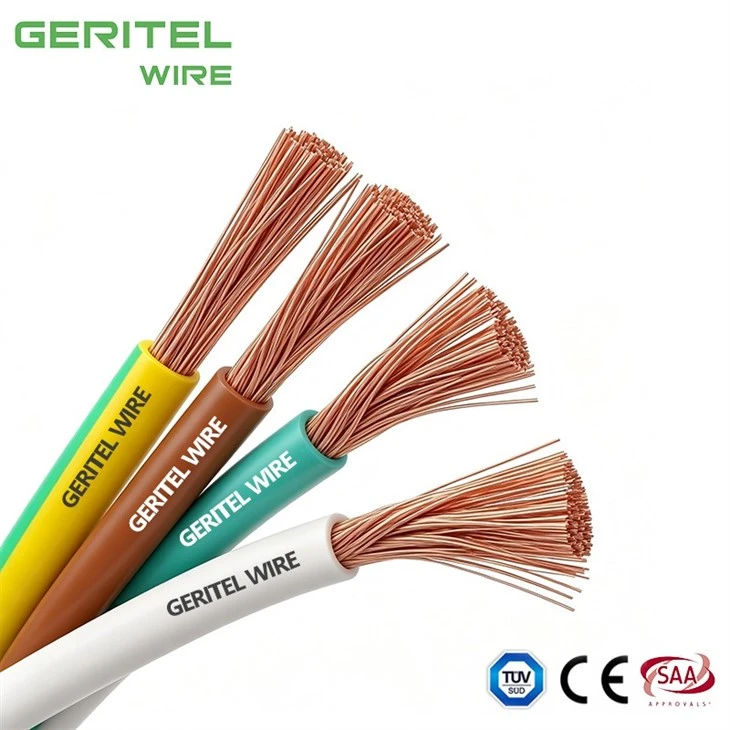

المنتج لقطة حقيقية
موصل نحاسي مرن موثوق به EN 60228 للوحات OEM ووحدات التحكم والمحطات الطرفية
مواصفات المنتج
التطبيقات
أسلاك الألواح البلاستيكية للاستخدام في لوحات التحكم في المفاتيح والمرحلات وأجهزة القياس الخاصة بمجموعة المفاتيح الكهربائية ولأغراض مثل الموصلات الداخلية في معدات المقوم ومشغلات المحركات وأجهزة التحكم.
| تحديد | |
| تصنيف الجهد Uo/U |
H05V-K:300/500V H07V-K:450/750V |
| تصنيف درجة الحرارة |
ثابت: -30 درجة إلى +70 درجة مرن: -5 درجة إلى +70 درجة |
| الحد الأدنى لنصف قطر الانحناء | ثابت: 6 × القطر الإجمالي |
| موصل | موصل نحاسي مرن من الدرجة 5 |
| العزل | PVC (البولي فينيل كلورايد) |
| لون العزل | الأحمر والأسود والأزرق والبرتقالي والأصفر والأبيض والأخضر / الأصفر والبنفسجي والوردي والرمادي والبني |
| المعايير |
إن 50525-2-31، إن 60228 مثبطات اللهب وفقًا للمواصفة IEC/EN 60332-1-2 مقاومة للأشعة فوق البنفسجية |
أبعاد
|
المساحة المقطعية الاسمية مم² |
||
|
القطر الإجمالي الاسمي مم² |
الوزن الاسمي كجم/كم |
|
| H05V-K | ||
| 0.5 | 2.20 | 9.1 |
| 0.75 | 2.40 | 11.7 |
| 1 | 2.55 | 14.4 |
| H07V-K | ||
| 1.5 | 3.00 | 20.1 |
| 2.5 | 3.65 | 31.5 |
| 4 | 4.20 | 46.2 |
| 6 | 4.80 | 65.1 |
| 10 | 6.25 | 109.4 |
| 16 | 7.40 | 165.2 |
| 25 | 9.40 | 253.4 |
| 35 | 10.40 | 345.5 |
| 50 | 12.55 | 492.4 |
| 70 | 14.10 | 669.3 |
| 95 | 17.20 | 910.4 |
| 120 | 17.70 | 1129.4 |
| 150 | 19.60 | 1401.0 |
| 185 | 23.00 | 1741.0 |
| 240 | 26.40 | 2267.5 |
الموصلات
|
الصليب الاسمي قسمالمنطقة مم² |
القطر الأقصى من الأسلاك في الموصل مم |
أقصى مقاومة للموصل عند 20 درجة أوم / كم |
| أسلاك عادية | ||
| 0.5 | 0.21 | 39 |
| 0.75 | 0.21 | 26 |
| 1 | 0.21 | 19.5 |
| 1.5 | 0.26 | 13.3 |
| 2.5 | 0.26 | 7.98 |
| 4 | 0.31 | 4.95 |
| 6 | 0.31 | 3.3 |
| 10 | 0.41 | 1.91 |
| 16 | 0.41 | 1.21 |
| 25 | 0.41 | 0.78 |
| 35 | 0.41 | 0.554 |
| 50 | 0.41 | 0.386 |
| 70 | 0.51 | 0.272 |
| 95 | 0.51 | 0.206 |
| 120 | 0.51 | 0.161 |
| 150 | 0.51 | 0.129 |
| 185 | 0.51 | 0.106 |
| 240 | 0.51 | 0.0801 |
الخصائص الكهربائية
|
الصليب الاسمي المنطقة الخارجية مم² |
الطريقة المرجعية أ (مغلق في القناة حرارياً الجدار العازل الخ) أمبير |
الطريقة المرجعية ب (مغلق في القناة في الحائط أو في توصيل الكابلات وما إلى ذلك) |
الطريقة المرجعية ج (مقطع مباشر) |
الطريقة المرجعية F (في الهواء المجاني أو علبة الكابلات المثقوبة ONA وما إلى ذلك، أفقيًا أو رأسيًا وما إلى ذلك) أمبير |
|||||||
| لمس |
متباعدة قطر واحد |
||||||||||
| 2 كابلات أحادية-طور تيار متردد أو تيار مباشر أو 3 كابلات ثلاثة-طور تيار متردد مسطح | |||||||||||
|
2 كابلات مرحلة واحدة- أكور العاصمة |
3 أو 4 كابلات ثلاث-مرحلة تكييف |
2 كابلات مرحلة واحدة- أكور العاصمة |
3 أو 4 كابلات ثلاث-مرحلة تكييف |
2 كابلات مرحلة واحدة- التيار المتردد أو العاصمة |
3 أو 4الكابلات ثلاثة-مرحلة تكييف |
2كابلات مرحلة واحدة التيار المتردد أو العاصمةمستوي |
3كابلات ثلاث-مرحلة شقة |
3 كابلات ثلاث-مرحلة أكتريفويل |
أفقي | رَأسِيّ | |
| 1.5 | 14.5 | 13.5 | 17.5 | 15.5 | 20 | 18 | - | - | - | - | - |
| 2.5 | 20 | 18 | 24 | 21 | 27 | 25 | - | - | - | - | - |
| 4 | 26 | 24 | 32 | 28 | 37 | 33 | - | - | - | - | - |
| 6 | 34 | 31 | 41 | 36 | 47 | 43 | - | - | - | - | - |
| 10 | 46 | 42 | 57 | 50 | 65 | 59 | - | - | - | - | - |
| 16 | 61 | 56 | 76 | 68 | 87 | 79 | - | - | - | - | - |
| 25 | 80 | 73 | 101 | 89 | 114 | 104 | 131 | 114 | 110 | 146 | 130 |
| 35 | 99 | 89 | 125 | 110 | 141 | 129 | 162 | 143 | 137 | 181 | 162 |
| 50 | 119 | 108 | 151 | 134 | 182 | 167 | 196 | 174 | 167 | 219 | 192 |
| 70 | 151 | 136 | 192 | 171 | 234 | 214 | 251 | 225 | 216 | 281 | 254 |
| 95 | 182 | 164 | 232 | 207 | 284 | 261 | 304 | 275 | 264 | 341 | 311 |
| 120 | 210 | 188 | 269 | 239 | 330 | 303 | 352 | 321 | 308 | 396 | 362 |
| 150 | 240 | 216 | 300 | 262 | 381 | 349 | 406 | 372 | 356 | 456 | 419 |
| 185 | 273 | 245 | 341 | 296 | 436 | 400 | 463 | 427 | 409 | 521 | 480 |
| 240 | 321 | 286 | 400 | 346 | 515 | 472 | 546 | 507 | 485 | 615 | 569 |
الشهادات
التعبئة والتغليف
لفافة
بكرة بلاستيكية
بكرة خشبية صغيرة
