1. البنية والموصل الأساس منMC كابل
يشتمل الهيكل الأساسي لكابل MC على الموصل ، وطبقة العزل ، والغمد المعدني ، والغمد الخارجي (قد لا تحتوي بعض النماذج على غمد خارجي). ميزةها الأساسية هي أن غمد المعادن يمكن أن يوفر درجة معينة من التدريع ، ولكن ما إذا كان يتضمن موصل الأساس المستقل يعتمد على النموذج المحدد.
عادةً ما تحتوي معظم كبلات MC على موصلات تأريض مستقلة ، إما موصلات نحاسية أو خضراء معزولة ، لتوفير مسار تأريض مخصص. ومع ذلك ، هناك أيضًا بعض كابلات MC التي تعتمد على أغمادها المعدنية كوسيلة تأريض ، مثل استخدام أغماد الألومنيوم أو النحاس ، والتي يمكن الاعتراف بها كمسارات تأريض مؤهلة بواسطة NEC (الرمز الكهربائي الوطني).
2. تكوين الموصلات الأرضية لكابلات MC من مواصفات مختلفة
1. 8 2 MC Wire
يحتوي كبل 8 2 MC على اثنين من الموصلات المعزولة AWG رقم 8 ، عادةً ما يكون بالأبيض والأسود ، ومجهز بموصلات تأريض مكشوفة أو خضراء. نظرًا لحجم موصله الأكبر ، يستخدم هذا الكبل بشكل أساسي للمعدات الكهربائية عالية الطاقة مثل معدات HVAC والمحركات وأنظمة الإضاءة الكبيرة. نظرًا للمتطلبات الحالية العالية التي ينطوي عليها تطبيق كابل AWG رقم 8 ، يجب تضمين موصل تأريض منفصل لضمان التأريض الآمن.
2. كابل الدفن المباشر
Direct Burial MC Cable هو نوع من كابل MC مصمم خصيصًا لدفنه تحت الأرض مباشرة. يأتي هذا النوع من الكابلات عادةً مع غمد خارجي مقاوم للرطوبة ومقاوم للتآكل للتكيف مع ظروف الرطوبة والتربة في البيئات تحت الأرض. عادة ما تشمل كابلات MC المدفونة مباشرة موصل تأريض مخصص ، يستكمله غمد معدني كطبقة محمية إضافية. يضمن هذا التصميم سلامة الكابلات في البيئات تحت الأرض مع الامتثال للوائح NEC.
3. 10 3 سلك مغلس معدني
يتضمن تكوين الموصل لكابل 10 3 MC ثلاثة موصلات معزولة رقم 10 AWG (عادةً ما يكون الأسود والأحمر والأبيض) ، بالإضافة إلى موصل أسس مستقل. نظرًا لحجم موصله الأصغر ، يتم استخدام هذا الكابل عادة لتطبيقات الطاقة المتوسطة مثل الإضاءة والمعدات الصناعية ودوائر فرع الطاقة. في معظم الحالات ، على الرغم من أن الغمد المعدني لهذا الكبل يوفر بعض تأثير التدريع ، إلا أنه لا يمكن أن يحل محل موصل تأريض مستقل. لذلك ، عادة ما تتضمن كابلات MC ({2}} عادةً سلك تأريض مخضر.

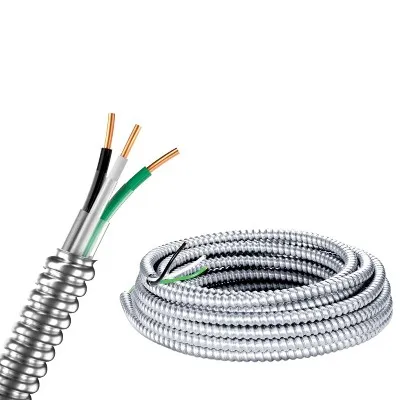

4. 18 2 MC Cable
18 2 MC Cable هو كبل MC خفيف الوزن يتكون من 18 موصلات AWG ، يستخدم في المقام الأول للتحكم في الجهد المنخفض ونقل الإشارة مثل أنظمة أتمتة البناء وأنظمة الأمن وأنظمة إنذار الحريق. نظرًا لسيناريوهات التطبيق التي لا تتضمن عادةً أحمالًا عالية التيار ، قد لا يتضمن الكبل موصل تأريض مخصص ويعتمد بدلاً من ذلك على غمد معدني للتأريض. ومع ذلك ، في بعض التطبيقات المحددة ، قد لا يزال مطلوبًا من موصل التأريض المنفصل لتلبية متطلبات NEC أو اللوائح الكهربائية المحلية.
3. مواصفات الأرض والامتثال لكابلات MC
تعتمد متطلبات التأريض لكابلات MC في مواصفات NEC بشكل أساسي على بيئة التطبيق والنموذج المحدد. بشكل عام:
1. إذا تم التعرف على الغمد المعدني لكابل MC بواسطة NEC كمسار تأريض فعال ، فقد لا تكون هناك حاجة إلى موصل أسس منفصل.
2. بالنسبة للكابلات MC ذات الأحمال الحالية ، مثل 8 2 MC Wire و 10 3 MC Wire ، عادة ما يكون مطلوبًا موصلًا مستقلًا إضافيًا.
3. في بيئات دفن مباشرة أو رطبة (مثل كابل MC الدفن المباشر) ، عادة ما تكون موصلات التأريض ضرورية لضمان السلامة على المدى الطويل وموثوقية النظام.
4. للحصول على كابلات إشارة الجهد المنخفض ، مثل كابلات 18 2 ، ما إذا كان موصل الأساس منفصل مطلوبًا على التطبيق المحدد والمتطلبات التنظيمية
