عند تصميم وتثبيت نظام الطاقة الشمسية ، يعد تثبيت الكابلات الشمسية أو الأسلاك الشمسية جزءًا مهمًا من العملية. لا تضمن هذه الكابلات فقط أن يتم نقل الطاقة الناتجة عن الألواح الشمسية بكفاءة إلى العاكس ومكونات النظام الأخرى ولكن أيضًا تؤثر على السلامة والكفاءة وطول العمر للنظام بأكمله. نوع واحد من الكابلات المستخدمة عادة في التطبيقات الشمسية هو كبل H1Z2Z 2- k ، والذي تم تصميمه لتحمل الظروف البيئية القاسية وضمان تشغيل موثوق في كل من التركيبات الشمسية السكنية والتجارية.
في هذه المقالة ، سنناقش الطرق المختلفة لوضع الكابلات الشمسية H1Z2Z 2-} ، مع مراعاة عوامل مثل نوع الكابل وبيئة التثبيت والمعايير المعمول بها. سنستكشف أيضًا الاعتبارات المهمة المتعلقة بالسلامة والأداء والامتثال التنظيمي عند وضع هذه الكابلات في الأنظمة الشمسية.
1. نظرة عامة علىH1Z2Z 2- K Cables

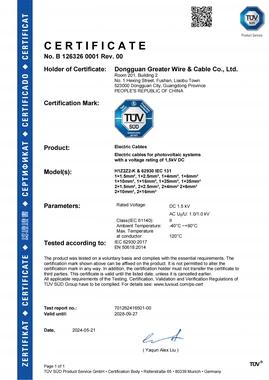

كابل H1Z2Z 2- k هو كبل مرن وعالي الأداء يستخدم بشكل أساسي في أنظمة الكهروضوئية (الشمسية). تم تصميمه خصيصًا للاستخدام في كل من البيئات الداخلية والخارجية ، مما يضمن الموثوقية على المدى الطويل تحت التعرض لضوء الأشعة فوق البنفسجية ، والتغيرات في درجة الحرارة ، والرطوبة. يحتوي كابل H1Z2Z 2-} على العديد من الخصائص الرئيسية التي تجعلها مناسبة للتطبيقات الشمسية:
عزل عال: الكابل معزول بالمواد التي يمكنها تحمل درجات حرارة عالية ، وإشعاع الأشعة فوق البنفسجية ، والارتداء الميكانيكي.
المرونة: يسمح التصميم المرن بسهولة التعامل والتركيب في المساحات الضيقة أو المناطق التي تتطلب الحركة.
متانة: إنه مصمم لمقاومة الإجهاد البيئي ، وضمان أداء طويل الأمد.
بالنظر إلى ميزاته القوية ، يعد كابل H1Z2Z 2- k مثاليًا للتركيبات الشمسية حيث تتعرض الكابلات للعوامل البيئية الصعبة. ومع ذلك ، فإن طرق وضع وتثبيت مناسبة أمر بالغ الأهمية لضمان الأداء الأمثل والسلامة.
2. وضع طرق لH1Z2Z 2- K Cables
هناك العديد من طرق وضع الكابلات عند تثبيت الكابلات H1Z2Z 2- k في الأنظمة الشمسية. تعتمد الطريقة المناسبة على بيئة التثبيت ، وطول تشغيل الكابل ، والقيود المادية للموقع.
2.1 الدفن المباشر
في بعض المنشآت الشمسية ، وخاصة لأنظمة الطاقة الشمسية المثبتة على الأرض، يتم وضع الكابلات مباشرة في الأرض. تُعرف هذه الطريقة باسمالدفن المباشرويستخدم بشكل شائع في تشغيل الكابلات الطويلة بين الألواح الشمسية والمزولات أو بين العاكس وشبكة الطاقة.
اعتبارات رئيسية:
حماية الكابلات: على الرغم من أن كابل H1Z2Z 2- k قوي ، إلا أن الحماية الإضافية مثل القنوات أو الكابلات المصنفة بالدفن قد تكون ضرورية لحماية الكابلات من الأضرار الميكانيكية من الصخور والتربة والعناصر الأخرى تحت الأرض.
عمق: يجب دفن الكابلات على عمق مناسب لتجنب الأضرار العرضية من الحفر أو الأنشطة الأخرى. عادةً ما يكون عمق الدفن حول 30-60 سم ، اعتمادًا على اللوائح المحلية والعوامل البيئية.
حماية الرطوبة: تأكد من أن الكابل مقاوم لتسلل المياه ، وخاصة في المناطق المعرضة للفيضانات أو محتوى الرطوبة العالية. تم تصميم كابل H1Z2Z 2- k للبيئات الرطبة ، ولكن لا يزال من المهم التأكد من أن مسار الكابل لا يتراكم المياه الدائمة.
2.2 تركيب السطح (مكشوف)
بالنسبة للتركيبات في المناطق التي يكون فيها الخندق غير عملي أو غير ممكن ، يعد تركيب السطح خيارًا قابلاً للتطبيق. غالبًا ما يتم استخدام هذه الطريقة لتركيبات أو أنظمة على السطح حيث سيتعرض الكبل للبيئة ولكن لا يتم دفنه.
اعتبارات رئيسية:
مقاومة الأشعة فوق البنفسجية: كبل H1Z2Z 2- k مقاوم للأشعة فوق البنفسجية ، والذي يسمح بتثبيته معرضًا لأشعة الشمس. ومع ذلك ، يجب تثبيت الكبل بطريقة تمنع الاتصال المباشر مع العناصر التي قد تسبب التآكل الميكانيكي أو الأضرار المادية.
الدعم والتثبيت: يجب تثبيت الكابلات بشكل آمن على الأسطح لمنعها من التراجع أو السحب أو التعرض للإجهاد الميكانيكي. يمكن تحقيق ذلك باستخدام مقاطع الكابلات أو الصواني أو العلاقات الكبلية. يساعد الدعم الصحيح في الحفاظ على سلامة الكابل ويضمن طول العمر.
التعرض البيئي: تأكد من تثبيت الكابلات في الأماكن التي من غير المرجح أن تتعرض فيها لظروف بيئية قاسية مثل درجات الحرارة القصوى أو الرياح العاتية أو الأشعة فوق البنفسجية لفترات طويلة.
2.3 قناة أو تثبيت Ducting
يعد تثبيت القناة أحد أكثر الطرق شيوعًا المستخدمة في كل من الكبل الشمسي الداخلي والخارجي. تتضمن هذه الطريقة تشغيل الكابلات داخل قنوات أو قنوات واقية ، والتي توفر حماية إضافية ضد الأضرار الميكانيكية والرطوبة والإجهاد البيئي.
اعتبارات رئيسية:
مادة القناة: يعد اختيار مواد القناة أمرًا ضروريًا لضمان سلامة وأداء الكابلات. تشمل مواد القناة الشائعة PVC ، والمعادن ، والقناة المرنة. عادةً ما يتم استخدام PVC للتركيبات الخارجية ، في حين أن القنوات المرنة أكثر شيوعًا للتركيبات الداخلية أو على السطح.
حجم القناة: يجب أن تكون القناة بحجمها بشكل مناسب لاستيعاب كابل H1Z2Z 2- k والسماح بسهولة السحب والصيانة. يوفر الرمز الكهربائي الوطني (NEC) إرشادات حول التحجيم المناسب للقنوات بناءً على عدد الكابلات ومنطقة المقطع العرضي.
تهوية: في بعض الحالات ، من المهم تثبيت القنوات بطريقة تتيح دوران الهواء لمنع تراكم الحرارة داخل القناة. هذا أمر بالغ الأهمية بشكل خاص في البيئات عالية الحرارة.
2.4 التثبيت العلوي
بالنسبة للتركيبات الشمسية التجارية أو الصناعية الكبيرة ، يعد التثبيت العلوي طريقة أخرى قابلة للحياة. في هذا النهج ، يتم تعليق الكابلات من أعمدة أو هياكل فوق الأرض. يعد التثبيت العلوي مثاليًا للمناطق التي يكون فيها الخنادق غير ممكن أو حيث يحتاج الكبل إلى إبقاء الأرض للحماية من الأضرار المادية.
اعتبارات رئيسية:
يدعم الكابل: يجب دعم الكابلات على فترات منتظمة لمنع التراجع والتأكد من ترسيخها بشكل آمن. يتم استخدام صواني الكابلات الخاصة أو دعم الكابلات لتحقيق ذلك.
التخليص: تأكد من أن الكابلات لديها خلوص كاف من الأرض والهياكل الأخرى لتجنب الأضرار العرضية أو التداخل مع الأنظمة الأخرى.
حماية الرياح والطقس: تتعرض الكابلات العلوية للرياح والطقس ، لذلك هناك حاجة إلى دراسة إضافية لحمايتها من الرياح أو المطر أو الثلج. يمكن أن يشمل ذلك استخدام الكابلات ذات العزل المعزز للطقس وضمان تثبيت الكابلات بشكل آمن لمنع الحركة أو التلف.
2.5 التثبيت على السطح
في المنشآت الشمسية السكنية ، يعد وضع كبل على السطح ممارسة شائعة. عادة ما يتم وضع الكابلات على طول السقف وتوصيلها بالألواح الشمسية والمزولات. تتطلب هذه الطريقة تخطيطًا دقيقًا للتأكد من أن الكابلات لا تتعرض للارتداء والدموع غير الضرورية.
اعتبارات رئيسية:
تصاعد: يجب تركيب الكابلات بشكل آمن باستخدام مقاطع أو صواني الكابلات التي تمنع الترهل وتضمن التوجيه المناسب على طول السقف.
مقاومة الأشعة فوق البنفسجية: في حين أن كابل H1Z2Z 2- k مقاوم للأشعة فوق البنفسجية ، من المهم التأكد من عدم تعرض الكابلات لأشعة الشمس المباشرة لفترات طويلة دون أي تغطية واقية.
العزل المائي: تأكد من تثبيت الكابلات بطريقة تمنع الماء من دخول الكابل أو القناة. يجب تطبيق أساليب الختم والمقاومة للماء المناسبة ، خاصة في المناطق التي يكون فيها تراكم المياه ممكنًا.
3. إرشادات التثبيت وأفضل الممارسات
بغض النظر عن الطريقة التي تم اختيارها ، يعد أفضل الممارسات أثناء التثبيت ضرورية لضمان السلامة والامتثال والأداء:
3.1 تجنب الحمل الزائد للكابل
تأكد من عدم تحميل الكابلات بواسطة التيار الكهربائي. اختر الحجم الصحيح ونوع الكبل بناءً على الجهد والمواصفات الحالية لنظام الطاقة الشمسية. تتوفر الكابلات H1Z2Z 2- K بأحجام مختلفة ويجب اختيارها وفقًا لتصنيف الطاقة للنظام.
3.2 إنهاء الكابل المناسب
يجب أن يتم إنهاء الكابل بعناية لضمان اتصال كهربائي جيد. استخدم الموصلات المناسبة وتأكد من أن جميع الاتصالات مقاومة للماء ومقاومة للتآكل. يمكن أن تؤدي الروابط السيئة إلى فقدان الطاقة أو ارتفاع درجة الحرارة أو حتى مخاطر الحرائق.
3.3 حماية الكابلات من الأضرار الميكانيكية
حماية الكابلات دائمًا من الأضرار المادية أثناء التثبيت. سواء تم وضعها على السطح أو مدفونة تحت الأرض ، تأكد من عدم تعرض الكابلات للحواف الحادة أو الآلات الثقيلة أو أي شيء يمكن أن يلحق الضرر بالعزل.
3.4 اتبع الرموز والمعايير المحلية
تلتزم دائمًا بالرموز والمعايير الكهربائية المحلية عند تثبيت الكابلات الشمسية. في العديد من المناطق ، توفر رموز مثل الرمز الكهربائي الوطني (NEC) في الولايات المتحدة أو معايير IEC إرشادات دولية لتركيب الكابل ، مما يضمن أن التثبيت آمنًا ومتوافقًا.
