عند تصميم وتثبيت أنظمة الطاقة الشمسية ، يعد اختيار كابل الطاقة الشمسية الصحيح أمرًا بالغ الأهمية لضمان الكفاءة والسلامة. من بين الأنواع المختلفة من الكابلات المتوفرة في السوق ، كابلات H1Z2Z 2- K وكابلات H05VV-F هي خياران شائعان. تم تصميم هذه الكابلات لتطبيقات وبيئات مختلفة ، وفهم اختلافاتها أمر ضروري لاختيار الكاتبة المناسبة لحالات الاستخدام المحددة. تقارن هذه المقالة السلك الشمسي H1Z2Z 2- k مع كابل H05VV-F في سياق التثبيتات الشمسية.
1. مقدمة لالكابلات الشمسية
يتم استخدام كبل شمسي لربط الألواح الشمسية مع العاكس ، وفي بعض الحالات ، إلى مكونات النظام الأخرى مثل البطاريات أو اتصالات الشبكة. تم تصميم الكابلات الشمسية الأكثر استخدامًا على نطاق واسع للتعامل مع المتطلبات الكهربائية لأنظمة الطاقة الشمسية ، مما يضمن الأداء الأمثل في الظروف البيئية المختلفة. نوعان من الكابلات المستخدمة عادة في التطبيقات الشمسية هما كبلات H1Z2Z 2- k و H05VV-F.

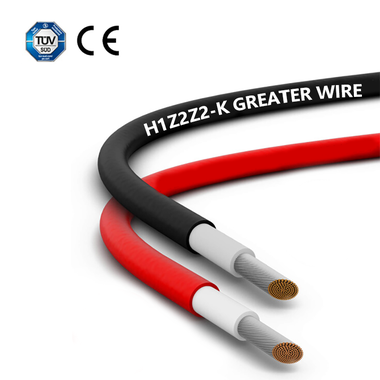

H1Z2Z 2- K عبارة عن كبل عالي الأداء مصمم خصيصًا للتطبيقات الشمسية والتركيبات الخارجية الأخرى التي تتطلب المتانة وعمر الخدمة الطويل. يُعرف هذا الكابل بسعة الجهد العالي ، ومقاومة الأشعة فوق البنفسجية ، والقوة الميكانيكية ، مما يجعله خيارًا مفضلاً للاستخدام في أنظمة الطاقة الشمسية.
من ناحية أخرى ، فإن كابل H05VV-F هو كبل للأغراض العامة التي يتم استخدامها بشكل شائع للتركيبات الكهربائية الداخلية ولكنها ليست مصممة خصيصًا للظروف الخارجية القاسية النموذجية في المنشآت الشمسية. يمكن أن يساعد فهم الاختلافات بين هذه الكابلات المستخدمين في تحديد الأنسب لاحتياجاتهم.
2. الاختلافات الرئيسية بينH1Z2Z 2- K و H05VV-F كابلات
تسلط الأقسام التالية الضوء على الاختلافات الرئيسية بين الكابلات H1Z2Z 2- k وكابلات H05VV-F في سياق مدى ملاءمتها لتطبيقات الأسلاك الشمسية.
2.1 البناء والمواد
تم تصميم كابلات H1Z2Z 2- k للبيئات الخارجية القاسية ، مما يجعلها خيارًا مثاليًا للأنظمة الشمسية. عادةً ما يتم تصنيع هذا الكابل مع موصلات نحاسية عالية الجودة ويتميز بغمد خارجي خالٍ من الهالوجين ومقاوم للأشعة فوق البنفسجية. تعتبر الميزة الخالية من الهالوجين أمرًا بالغ الأهمية لمنع انبعاثات الغاز السامة في حالة حريق. يتكون الغمد الخارجي من المرنة المرنة بالحرارة المتينة (TPE) ، والتي توفر مقاومة ضد كل من الأشعة فوق البنفسجية والتدهور البيئي. هذا يجعل الكابل H1Z2Z 2- k متين للغاية وقادر على تحمل التعرض لأشعة الشمس ودرجات الحرارة القصوى والرطوبة على مدى فترات طويلة.
على النقيض من ذلك ، تم تصميم كابلات H05VV-F في المقام الأول للاستخدام الداخلي وعادة ما يكون لها بناء أساسي أكثر. عادةً ما تحتوي هذه الكابلات على غلاف خارجي PVC (كلوريد البولي فينيل) ، والذي يوفر بعض الحماية ضد العوامل البيئية ولكنه يفتقر إلى مقاومة الأشعة فوق البنفسجية المتقدمة والمتانة طويلة الأجل المطلوبة لتطبيقات الكابل الشمسي في الهواء الطلق. غالبًا ما يتم تصنيع كابل H05VV-F باستخدام موصلات النحاس أو الألومنيوم ، لكن بنائه لا يوفر نفس المستوى من الحماية ضد الكابلات H1Z2Z 2- k.
2.2 سعة الجهد
أحد أهم العوامل التي يجب مراعاتها عند اختيار الأسلاك الشمسية هي سعة الجهد للكابل. تم تصميم كابل H1Z2Z 2- k للتعامل مع الفولتية العليا ، عادة ما يصل إلى 1.8 كيلو فولت دي سي ، مما يجعله مناسبًا لمعظم أنظمة الألواح الشمسية ، والتي تعمل غالبًا عند الفولتية فوق 1 كيلو فولت. يضمن تصنيف الجهد الأعلى أن الكبل يمكنه التعامل بأمان مع الإخراج الكهربائي من المصفوفات الشمسية الكبيرة ، مما قد يتطلب جهدًا أعلى لنقل فعال وتقليل فقدان الطاقة.
من ناحية أخرى ، يتم تصنيف كابلات H05VV-F عادةً لفولتية أقل بكثير ، وعموما حوالي 300/500V. يعد تصنيف الجهد هذا كافياً للتطبيقات الداخلية القياسية مثل الأسلاك المنزلية أو أنظمة الإضاءة ولكنه غير كافٍ لمتطلبات أنظمة الطاقة الشمسية عالية الجهد. قد يؤدي استخدام كابلات H05VV-F في التثبيت الشمسي إلى مخاطر السلامة وعدم كفاية الأداء بسبب انخفاض تحمل الجهد.
2.3 المتانة والمقاومة البيئية
تعتبر المتانة عاملاً حاسماً عند اختيار الكابلات لتركيبات الطاقة الشمسية ، وخاصة تلك المعرضة للظروف الخارجية. تم تصميم الكابلات H1Z2Z 2- K خصيصًا لمقاومة الأشعة فوق البنفسجية ، ودرجات الحرارة العالية ، والرطوبة ، والإجهاد الميكانيكي. تتيح مقاومة الأشعة فوق البنفسجية لهذه الكابلات مقاومة التعرض لفترة طويلة لأشعة الشمس دون تدهور كبير. بالإضافة إلى ذلك ، يضمن البناء الخالي من الهالوجين ألا تطلق هذه الكابلات غازات ضارة في حالة حريق ، مما يجعلها أكثر أمانًا للمنشآت الخارجية.
كابل H05VV-F ، من ناحية أخرى ، أقل ملاءمة للاستخدام في الهواء الطلق. على الرغم من أنه قد يوفر درجة من الحماية ضد الرطوبة والإجهاد الميكانيكي الخفيف ، إلا أن غمد PVC ليس مقاومًا للأشعة فوق البنفسجية وقد يتحلل بمرور الوقت عند تعرضه لأشعة الشمس المباشرة. PVC أيضًا أقل مرونة ويمكن أن تصبح هشة في درجات حرارة منخفضة. وبالتالي ، عادة ما تقتصر كابلات H05VV-F على التطبيقات الداخلية حيث لا تشكل العوامل البيئية مثل التعرض للأشعة فوق البنفسجية ودرجات الحرارة القصوى مصدر قلق.
2.4 متطلبات المرونة والتركيب
كل من كبلات H1Z2Z 2- k و H05VV-F مرنة ، وهي ميزة مهمة لسهولة التثبيت. ومع ذلك ، فإن كابل H1Z2Z 2- k يوفر مرونة أكبر بسبب غمده الخارجي المصمم خصيصًا ، مما يجعل من السهل التوجيه عبر المساحات الضيقة أو على طول المسارات الصعبة في التثبيت الشمسي. هذه المرونة المضافة تجعل الكابلات H1Z2Z 2- k خيارًا مثاليًا للتركيبات التي تتطلب توجيهًا معقدًا أو للأنظمة في المساحات المحصورة ، مثل الألواح الشمسية على السطح أو المزارع الشمسية.
على الرغم من أن كابلات H05VV-F مرنة أيضًا ، إلا أنها تستخدم عادةً في تطبيقات أبسط وأقل تطلبًا حيث لا يكون توجيه الكابلات أمرًا صعبًا. الحد من مقاومة الأشعة فوق البنفسجية وخطر التحلل البيئي يحد من تطبيقات كابلات H05VV-F إلى البيئات الداخلية أو غيرها من الإعدادات التي يتم التحكم فيها حيث تكون العوامل البيئية ضئيلة.
2.5 ميزات السلامة
من حيث السلامة ، يوفر كابل H1Z2Z 2- k مجموعة من الميزات الضرورية لتطبيقات الأسلاك الشمسية. يمنع البناء الخالي من الهالوجين إطلاق الغازات السامة في حالة حريق ، ويضمن تصنيف الجهد العالي العملية الآمنة تحت الضغط الكهربائي. تم تصميم هذه الكابلات للامتثال للمعايير الدولية لسلامة الكابلات الشمسية ، مما يضمن استخدامها في مجموعة متنوعة من الإعدادات دون خطر على الموظفين أو المعدات.
كابلات H05VV-F ، على الرغم من أنها آمنة للأسلاك الكهربائية العامة في المنازل والمكاتب ، لا توفر نفس المستوى من السلامة من الحرائق والحماية الكهربائية اللازمة لأنظمة الطاقة الشمسية. من المرجح أن يطلق غمد PVC أبخرة سامة في حالة الحريق ، وقد يشكل تصنيف الجهد المنخفض للكابل مخاطر السلامة إذا تم استخدامه في تطبيقات عالية الجهد مثلأنظمة الطاقة الشمسية.
3. ملاءمة التطبيق للتركيبات الشمسية
3.1 H1Z2Z 2- k cables في التثبيتات الشمسية
نظرًا للمتانة الفائقة ، وتحمل الجهد العالي ، والمقاومة البيئية ، تعد الكابلات H1Z2Z 2- K مثالية للاستخدام في المنشآت الشمسية. تُستخدم هذه الكابلات بشكل شائع لتوصيل الألواح الشمسية بالمحولات ومكونات النظام الأخرى ، سواء في التطبيقات السكنية أو التجارية. تضمن قدرتهم على تحمل قسوة البيئات الخارجية ، مثل التعرض للإشعاع بالأشعة فوق البنفسجية والمطر ودرجات الحرارة القصوى ، أنها توفر خدمة موثوقة على المدى الطويل. بالإضافة إلى ذلك ، تسمح مرونتها بتثبيت أسهل في المساحات المعقدة أو الضيقة ، مما يجعلها مناسبة لتركيبات السطح والمزارع الشمسية والأنظمة الأخرى على نطاق واسع.
3.2 H05VV-F كابلات في المنشآت الشمسية
على الرغم من أن كابلات H05VV-F غير مصممة للاستخدام في الهواء الطلق ، إلا أنه لا يزال من الممكن استخدامها في أنظمة الطاقة الشمسية في بعض التطبيقات الداخلية. على سبيل المثال ، يمكن استخدامها لتوصيل وحدات تحكم الشحن الشمسي بالبطاريات أو للأسلاك المنخفضة الجهد في المواقف التي لن يتعرض فيها الكابل لأشعة الشمس المباشرة أو الظروف الجوية القاسية. ومع ذلك ، نظرًا لقيودها من حيث سعة الجهد ، ومقاومة الأشعة فوق البنفسجية ، والمتانة البيئية ، لا ينصح كابلات H05VV-F بالاتصالات الحرجة في المنشآت الشمسية التي تتطلب أداءً عالياً وسلامة.
