عندما يتعلق الأمر بالأسلاك الكهربائية،اختيار حجم الكابل الصحيحلا يتعلق الأمر بالأداء فقط - بل يتعلق بهالسلامة والموثوقية والفعالية من حيث التكلفة-.. كابل AC90، وهو نوع من الكابلات المدرعة يستخدم على نطاق واسع في المشاريع التجارية والصناعية والسكنية، معروف بمتانته وسهولة تركيبه.
ولكن هنا هو السؤال الرئيسي الذي يطرحه كل مقاول أو كهربائي أو مدير مشروع:
"ما هو حجم كابل AC90، وما هو الكابل الذي يجب أن أختاره لمشروعي؟"
سترشدك هذه المقالة إلى كل ما تحتاج لمعرفته حول كابل AC90، بما في ذلك تعريفه وأحجامه الشائعة ومخطط حجمه المفيد ونصائح لتجنب الأخطاء المكلفة. سواء كنت تعمل على تطوير سكني صغير أو منشأة صناعية كبيرة، سيساعدك هذا الدليل على اتخاذ القرار الصحيح.
ما هوكابل ايه سي 90?

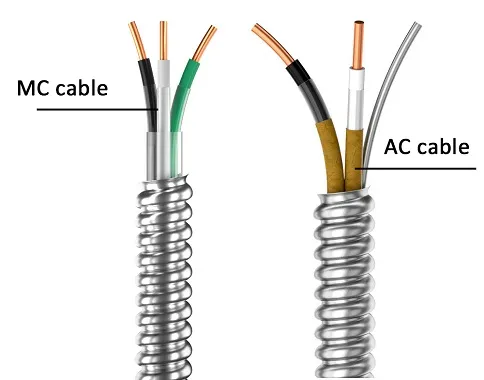

كابل AC90 هونوع الكابلات الكهربائية المدرعة المصنوعة من الألومنيوممصممة لأسلاك آمنة ومرنة دون الحاجة إلى قناة إضافية.
الهيكل والميزات
- درع الألمنيوم المتشابك:يوفر الحماية الميكانيكية مع الحفاظ على المرونة.
- الموصلات المعزولة:عادة لدن بالحرارة، مصنف لـ 90 درجة.
- سلك ارضي متكامل:يعزز السلامة ويبسط التثبيت.
حيث يتم استخدام كابل AC90 بشكل شائع
- المباني التجارية– دوائر الإضاءة والأجهزة الصغيرة وأنظمة الطاقة المكتبية.
- المنشآت الصناعية– المغذيات والمحركات والآلات الثقيلة.
- المشاريع السكنية– تمديدات الطابق السفلي والجراجات والتجديدات.
AC90 مثالي لالمواقع الجافة في الأماكن المغلقة، ولكن يمكن استخدامه أيضًا في الهواء الطلق عندما يكون محميًا بشكل صحيح وفقًا للكود.
شرح أحجام كابلات AC90
يعد اختيار الحجم المناسب لكابل AC90 أمرًا بالغ الأهميةمنع ارتفاع درجة الحرارة، وفقدان الطاقة، ومخاطر الحريق المحتملة.
كيف يتم قياس أحجام الكاب
يعتمد حجم كابل AC90 علىAWG (مقياس الأسلاك الأمريكية)أوcom.kcmilالقياسات، التي تشير إلى منطقة المقطع العرضي- للموصل.
- أعداد AWG الأصغر=موصلات أكبر
- يمكن للموصلات الأكبرتحمل المزيد من التياروهي مناسبة للأحمال الثقيلة.
العوامل الرئيسية التي تؤثر على اختيار حجم الكابل
- الحمل الكهربائي (السعة)– إجمالي التيار الذي سيحمله نظامك.
- انخفاض الجهد- مهم بشكل خاص لتشغيل الكابلات الطويلة.
- بيئة التثبيت– درجة الحرارة والرطوبة والامتثال لقواعد السلامة.
- القوانين واللوائح المحلية- NEC (الولايات المتحدة الأمريكية) أو CEC (كندا).
مخطط حجم الكابل AC90
استخدم هذا المخطط باعتبارهإشارة سريعةعند اختيار أحجام كابل AC90:
| كابل ايه سي 90الحجم (أوغ) | منطقة الموصل (مم²) | السعة النموذجية (أ) | التطبيقات النموذجية |
|---|---|---|---|
| 14 أوغ | 2.08 ملم² | 15A | دوائر الإضاءة السكنية |
| 12 أوغ | 3.31 ملم² | 20A | الأجهزة الصغيرة، والمنافذ |
| 10 أوغ | 5.26 ملم² | 30A | أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، وسخانات المياه |
| 8 أوغ | 8.37 ملم² | 40A | النطاقات الكهربائية،-اللوحات الفرعية |
| 6 أوغ | 13.3 ملم² | 55A | معدات صناعية،-لوحات فرعية كبيرة |
| 4 أوغ | 21.2 ملم² | 70A+ | مغذيات صناعية كبيرة |
تحقق دائمًا من الرموز الكهربائية المحلية لضمان الامتثال.
كيفية اختيار الحجم المناسب لكابل AC90
الخطوة 1: حساب الحمل الكهربائي الخاص بك
- تحديد التيار الإجمالي للأجهزة المتصلة بالدائرة.
- أضف أهامش أمان 25%للأحمال المستمرة.
الخطوة 2: التحقق من شروط التثبيت
- قد تؤدي درجات الحرارة المحيطة المرتفعة إلى تقليل السعة.
- لفترات طويلة، اختر حجمًا أكبر لتقليل انخفاض الجهد.
الخطوة 3: اتبع معايير NEC أو CEC
- توفر هذه الرموزمتطلبات الحد الأدنى للحجملتطبيقات محددة.
- إن التعاقد مع كهربائي معتمد يضمن تركيبات آمنة ومتوافقة.
الأخطاء الشائعة عند الاختياركابل ايه سي 90مقاس
تجنب هذه المزالق لتوفير المال ومنع المخاطر:
- كابل صغير الحجم– يؤدي إلى ارتفاع درجة الحرارة ومخاطر الحريق المحتملة.
- تجاهل انخفاض الجهد– مشكلة خاصة على المدى الطويل في المنشآت الصناعية.
- إغفال العوامل البيئية- يمكن أن تؤدي الرطوبة أو المواد الكيميائية أو التعرض للخارج إلى تدهور عمر الكابل.
- عدم اتباع القوانين المحلية– يمكن أن يؤدي إلى فشل عمليات التفتيش وإعادة العمل المكلفة.
لماذا تختارنا لتلبية احتياجات كابل AC90 الخاص بك
فيشركة دونغقوان الكبرى للأسلاك والكابلات المحدودة، نحن متخصصون في التصنيعكابلات-AC90 عالية الجودةلمجموعة واسعة من التطبيقات. ولهذا السبب يثق العملاء بنا في جميع أنحاء العالم:
- مجموعة المنتجات الكاملة:من المشاريع السكنية الصغيرة إلى المنشآت الصناعية الكبيرة، لدينا كل أحجام كابلات AC90 التي تحتاجها.
- الدعم الفني المهني:لدينا من ذوي الخبرةفرق ما قبل-المبيعات-وبعدهاتقديم إرشادات الخبراء لمساعدتك في اختيار الكابل المثالي لمشروعك.
- رقابة صارمة على الجودة:كل كابل يلبي معايير السلامة الدوليةالأداء والموثوقية.
- خيارات الطلب المرنة:سواء كنت بحاجة إلى إمدادات كبيرة أو كميات صغيرة، فإننا نقوم بالتوصيلفي الوقت المحدد وفي حدود الميزانية.
