في العالم الحديث، تعتبر الكابلات الكهربائية أساسية لتزويد المنازل والشركات والصناعات بالطاقة. من بين أنواع الكابلات المختلفة المستخدمة، تحتل الكابلات الدائرية البرتقالية مكانًا خاصًا نظرًا لعزلها الفريد، والذي يؤدي وظائف محددة في ضمان السلامة والكفاءة والموثوقية. أحد الأسئلة الأكثر شيوعًا بخصوص هذه الكابلات هو "ما نوع العزل المستخدم في الكابلات الدائرية البرتقالية؟" ستتناول هذه المقالة هذا السؤال بالتفصيل، بينما تناقش أيضًا الشهادات والمعايير ذات الصلة، مثل شهادة SAA والمعايير الأسترالية وAS/NZS 5000.1.
يشير الكابل الدائري البرتقالي عادة إلى نوع من الأسلاك الكهربائية المصممة بمقطع عرضي دائري وعزل خارجي برتقالي اللون. غالبًا ما يستخدم اللون البرتقالي في الكابلات الكهربائية للدلالة على أن السلك مناسب لتطبيقات معينة، خاصة تلك التي تنطوي على درجة عالية من الأمان، كما هو الحال في البيئات الصناعية والخارجية. يلعب العزل الموجود على هذه الكابلات دورًا حاسمًا في حماية السلك من العوامل الخارجية وضمان إجراء النقل الكهربائي بكفاءة دون تسرب أو تداخل.
ما هو نوع العزل المستخدم؟
يتم تصنيع العزل الموجود على الكابل الدائري البرتقالي عمومًا من مواد توفر خصائص كهربائية ممتازة وقوة ميكانيكية ومقاومة للعوامل البيئية المختلفة. ومن أكثر المواد المستخدمة شيوعاً في العزل ما يلي:
PVC (البولي فينيل كلورايد):هذه هي واحدة من المواد العازلة الأكثر استخداما. يتميز PVC بأنه مرن وبأسعار معقولة ويوفر مقاومة جيدة للرطوبة والتآكل والأشعة فوق البنفسجية. وهذا يجعله خيارًا مثاليًا للكابلات ذات الأغراض العامة.
XLPE (البولي إيثيلين المتقاطع):غالبًا ما يستخدم XLPE في الكابلات التي تحتاج إلى مقاومة درجات الحرارة العالية والمتانة. إنه يوفر أداءً أفضل من عزل PVC القياسي، خاصة في البيئات الصعبة.
العزل المطاطي:يتم استخدام العزل المطاطي للكابلات التي تتطلب مرونة إضافية ومقاومة للتآكل. تُستخدم هذه المادة أيضًا بشكل شائع في البيئات التي يتعرض فيها الكابل للزيوت والمواد الكيميائية ودرجات الحرارة القصوى.
LSZH (منخفض الدخان صفر الهالوجين):بالنسبة للتطبيقات التي تكون فيها السلامة من الحرائق موضع اهتمام، يتم استخدام مواد LSZH في العزل. تطلق هذه المواد الحد الأدنى من الدخان ولا تحتوي على غازات الهالوجين عند حرقها، مما يجعلها مثالية للاستخدام في الأماكن العامة والمباني التجارية وغيرها من المناطق التي تكون فيها السلامة من الحرائق أولوية.
يعتمد نوع العزل المستخدم على التطبيق والمتطلبات المحددة للكابل. على سبيل المثال، تتميز الكابلات المصممة للاستخدام في البيئات الصناعية أو في الهواء الطلق غالبًا بعزل قوي يمكنه تحمل الظروف الجوية القاسية والتآكل الجسدي والتعرض الكيميائي.

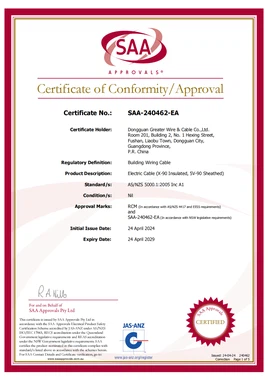

شهادة SAA والمعايير الأسترالية
في أستراليا، يجب أن تمتثل المنتجات الكهربائية لمعايير السلامة الصارمة. تعد شهادة SAA (المعايير الأسترالية المعتمدة) إشارة إلى أن المنتج قد تم اختباره ويلبي هذه المعايير. عندما يتعلق الأمر بالكابلات الكهربائية، بما في ذلك الكابلات الدائرية البرتقالية، فإن شهادة SAA تؤكد للمستهلكين والصناعات أن الكابل قد تم تصنيعه وفقًا لأعلى المعايير وأنه آمن للاستخدام.
تغطي شهادة SAA عادةً جوانب السلامة مثل:
السلامة الكهربائية:يجب ألا يتسبب الكابل في حدوث صدمات كهربائية أو حرائق في ظل الاستخدام العادي.
متانة:يجب أن يتحمل الكابل العوامل البيئية مثل الحرارة والرطوبة والضغط الميكانيكي.
الامتثال للوائح الأسترالية:يجب أن يفي الكابل باللوائح المحلية والمعايير الأسترالية.
معيار AS/NZS 5000.1
يعد معيار AS/NZS 5000.1 أحد المعايير الرئيسية في أستراليا ونيوزيلندا للكابلات الكهربائية. تحدد هذه المواصفة القياسية متطلبات الكابلات المستخدمة في التركيبات الثابتة في المباني. وهو يغطي مجموعة واسعة من العوامل، بما في ذلك المواد المستخدمة للعزل، ومعدل درجة حرارة الكابل، ومقاومته للحريق.
لكي يفي الكابل الدائري البرتقالي بمعيار AS/NZS 5000.1، يجب أن يلتزم بالشروط التالية:
نوع العزل:يجب أن يكون عزل الكابل مصنوعًا من مواد يمكنها تحمل الضغوط الكهربائية والبيئية الموجودة في بيئة التركيب. قد يعني هذا أن الكابل يستخدم مواد مثل PVC أو XLPE أو المطاط، اعتمادًا على التطبيق.
تصنيف درجة الحرارة:يجب أن يكون الكابل قادرًا على العمل ضمن نطاق درجة حرارة محدد. بالنسبة لمعظم الكابلات، يعني هذا القدرة على العمل بأمان عند درجات حرارة تصل إلى 70 درجة، ولكن قد يتم تصنيف بعض الكابلات لدرجات حرارة أعلى (على سبيل المثال، 90 درجة أو 105 درجة).
تصنيف الجهد:يجب أن يكون الكابل مصممًا للتعامل مع مستويات جهد محددة. بالنسبة لمعظم الكابلات الدائرية البرتقالية المستخدمة في الأماكن السكنية والتجارية، تكون معدلات الجهد القياسية عادةً 450/750 فولت أو 0.6/1 كيلو فولت.
مقاومة الحريق:وبموجب AS/NZS 5000.1، يجب أيضًا تصميم الكابلات لتقليل مخاطر الحريق والمخاطر الكهربائية. ويشمل ذلك التأكد من أن المواد العازلة لا تتحلل أو تشتعل فيها النيران في الظروف العادية.
يمكن استخدام الكابلات المتوافقة مع AS/NZS 5000.1 بأمان في مجموعة متنوعة من التطبيقات، بما في ذلك المباني السكنية والتجارية والصناعية، مما يضمن استيفائها لمعايير السلامة الصارمة المطلوبة للأنظمة الكهربائية في أستراليا ونيوزيلندا.
لماذا الكابلات الدائرية البرتقالية؟
تحظى الكابلات الدائرية البرتقالية بشعبية خاصة للاستخدام في البيئات الصناعية والبناء، حيث يرتبط اللون البرتقالي غالبًا بالسلامة والرؤية العالية. تُستخدم هذه الكابلات غالبًا في البيئات التي تكون فيها السلامة أمرًا بالغ الأهمية، مثل:
التطبيقات الصناعية:في المصانع والمستودعات، حيث قد تتعرض الكابلات للضغط الميكانيكي أو المواد الكيميائية أو درجات الحرارة القصوى، توفر الكابلات الدائرية البرتقالية ذات العزل القوي حلاً موثوقًا.
المنشآت الخارجية:تُستخدم هذه الكابلات غالبًا في البيئات الخارجية حيث تتعرض لأشعة الشمس المباشرة والمطر ودرجات الحرارة المتقلبة. يوفر العزل الحماية اللازمة للحفاظ على سلامة الكابل.
إمدادات الطاقة والتوزيع:تُستخدم الكابلات الدائرية البرتقالية في أنظمة إمداد الطاقة، خاصة للدوائر التي تحمل جهدًا أعلى أو تتطلب حماية إضافية ضد التآكل والأضرار البيئية.
السلامة وتحديد الهوية:غالبًا ما يستخدم اللون البرتقالي نفسه للإشارة إلى الحذر أو الظروف الخاصة. ونتيجة لذلك، فإن اللون البرتقالي للكابل يجعل من السهل التعرف والتمييز عن الكابلات الأخرى في التركيبات المعقدة.
