● الموصل: قائد نحاسي ناعم أو تقطعت بهم السبل
● العزل: كلوريد البولي فينيل (PVC) خالية من الرصاص
● درجة الحرارة: لا تتجاوز 60 درجة في الموقع الجاف أو الرطب
● الجهد: 600 فولت
● المواصفات المرجعية:
PNS 35-1: 2004
ul 83
PEC
NEC
طلب

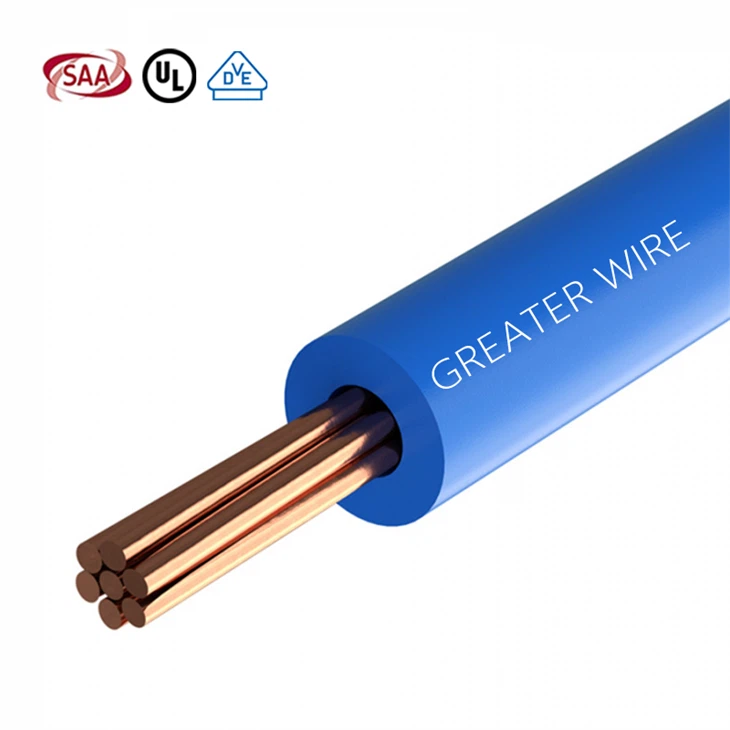

السلك TW الذي تقطعت به السبل هو موصل كهربائي متعدد الاستخدامات يستخدم في مجموعة واسعة من البيئات وسيناريوهات الأسلاك. إنه مصمم للحفاظ على أداء ممتاز في البيئات الجافة أو الرطبة أو الرطبة وهو مناسب للتطبيقات التي تتعرض فيها مباشرة لظروف الطقس. توفر طبقة عزل كلوريد البولي فينيل (PVC) من TW Wire مقاومة الرطوبة والحماية الميكانيكية الأساسية ، مما يجعلها جزءًا مهمًا من أنظمة الأسلاك السكنية والتجارية والصناعية.
ميزة
تصنع موصلات الأسلاك التي تقطعت بهم السبل TW من النحاس العاري ، مما يوفر توصيلًا ممتازًا مع ضمان استقرار وكفاءة الانتقال الكهربائي. لتعزيز أداء العزل والحماية ، تستخدم أسلاك TW كلوريد البولي فينيل (PVC) كمواد عزل ، مع جهد مصنّف 600 فولت ، ويتم تصميمه لتحمل مدى درجة حرارة -40 إلى 60 درجة ، مما يمكّنهم من العمل بشكل ثابت في بيئات أو أكثر سخونة.
شهادة
TW Stranded Wire هي علامة شهادة UL (مختبرات UNDRITERS) التي تمثل المنتج قد وصل إلى معايير عالية الجودة معترف بها دوليًا من حيث السلامة والموثوقية والقدرة على التكيف البيئي.
تغطي شهادة UL لـ TW Wire عددًا من المواصفات الفنية ، بما في ذلك مقاومة الجهد ، والخصائص الميكانيكية للموصل ، ومقاومة درجة حرارة مادة العزل وخصائص مثبطات اللهب. بعد اجتياز هذه الاختبارات ، حصل الكابل على شهادات UL متعددة ، مثل مقاومة الرطوبة ومقاومة الحريق وتقييم المتانة.
طَرد
خط الإنتاج
لدى مصنع الكابل المتقدم من الشركة المصنعة للأسلاك بيئة تصنيع ذكية ورقمية. من خلال التكامل السلس للتكنولوجيا المتطورة ، يلغي المصنع بنجاح الأخطاء والعيوب التي قد تحدث في عملية التجميع اليدوية التقليدية. إن التحول إلى التصنيع الرقمي لا يزيد من الكفاءة فحسب ، بل يوضح أيضًا التزامنا بتزويد عملائنا بأعلى موثوقية. يضمن إطار المصنع الذكي عملية إنتاج مبسطة وخالية من الأخطاء ، مما يقلل من إمكانية وجود الفروق ذات الصلة بالإنسان وزيادة الدقة التي لا يمكن تحقيقها في السابق. آلية التفتيش الدقيقة والآلية ، يلتزم المصنع بصرامة لمراقبة الجودة. يتم فحص المنتجات بدقة من البداية إلى المرحلة النهائية من عملية التصنيع. يتم استخدام تقنيات الكشف عن الصور الذكي الرقمي وتقنيات الليزر لضمان أن كل منتج يفي بالمعايير الصارمة التي وضعتها شركتنا. يمتد هذا الالتزام بالجودة إلى دقة التفتيش لدينا ، حيث حقق معدات الإنتاج الآلية دقة مثيرة للإعجاب من {3}}.
عميل
شريك
التعليمات
س: هل يمكن استخدام كابلات TW في الهواء الطلق؟
س: كيف هي مقاومة التآكل لكابل TW؟
س: ماذا يعني TW في العزل؟
W: يشير إلى أن السلك مقاوم للماء. هذا يعني أن العزل مصمم لتحمل التعرض للمواقع الرطبة أو الرطبة ، مما يجعله مناسبًا للتطبيقات الداخلية والخارجية حيث قد تكون الرطوبة موجودة.
الوسم : TW تقطعت بهم السبل ، الصين TW مصنّعين الأسلاك والموردين والمصنع
سلك مقاوم للرطوبة الحرارية الحرارية الخالية من الرصاص (TW) ، 600 فولت ، 6 درجة
| حجم الموصل | رقم وقطر الأسلاك الاسمية | سمك الجدار | تقريبي القطر العام | الحد الأدنى من مقاومة العزل | *ampacity | وزن الكابل الاسمي | |
| مم | تقريبية AWG | مم | مم | مم | M-OHM-KM | كجم/كم | |
| صلب | |||||||
| 1.6mm | 14 | 0.8 | 3.20 | 50 | 25 | 26.63 | |
| 2. 0 مم | 12 | 0.8 | 3.60 | 50 | 30 | 38.13 | |
| 2.6mm | 10 | 0.8 | 4.20 | 50 | 40 | 59.59 | |
| 3.2mm | 8 | 1.2 | 5.60 | 50 | 55 | 95.54 | |
| تقطعت بهم السبل | |||||||
| 2. 0 mm2 | 14/7 | 7x 0. 60mm | 0.8 | 3.40 | 50 | 25 | 27.83 |
| 3.5mm2 | 12/7 | 7x 0. 80mm | 0.8 | 4.00 | 50 | 30 | 44.31 |
| 5.5mm2 | 10/7 | 7x1. 0 mm | 0.8 | 4.60 | 50 | 40 | 64.85 |
| 8. 0 mm2 | 8/7 | 7x1.20mm | 1.2 | 6.00 | 50 | 55 | 99.64 |
| 14mm2 | 6/7 | 7x1.60mm | 1.6 | 8.00 | 40 | 80 | 177.28 |
| 22mm2 | 4/7 | 7x2. 0 mm | 1.6 | 9.20 | 40 | 105 | 259.44 |
| 30mm2 | 2/7 | 7x2.30mm | 1.6 | 10.10 | 40 | 130 | 331.79 |
| 38mm2 | 1-19 | 19x1.60mm | 2.0 | 12.00 | 40 | 155 | 442.09 |
| 50mm2 | 1/0-19 | 19x1.80mm | 2.0 | 13.00 | 40 | 180 | 544.54 |
| 60mm2 | 2/0-19 | 19x2. 00 mm | 2.0 | 14.00 | 30 | 205 | 657.72 |
| 80mm2 | 3/0-19 | 19x2.30mm | 2.0 | 15.50 | 30 | 250 | 848.35 |
| 100mm2 | 4/0-19 | 19x2.60mm | 2.0 | 17.00 | 30 | 290 | 1063.51 |
| 125mm2 | 250mcm | 37x2.10mm | 2.4 | 19.50 | 30 | 335 | 1362.18 |
| 150mm2 | 300mcm | 37x2.30mm | 2.4 | 20.90 | 20 | 375 | 1612.92 |
| 350mcm | 37x2.47mm | 2.4 | 22.10 | 20 | 420 | 1849.23 | |
| 200mm2 | 400mcm | 37x2.60mm | 2.4 | 23.00 | 20 | 440 | 2027.62 |
| 500mcm | 37x2.95mm | 2.4 | 25.45 | 20 | 505 | 2585.99 | |
| 250mm2 | 61x2.30mm | 2.4 | 25.50 | 20 | 505 | 2576.95 | |
| 600mcm | 61x2.52mm | 2.8 | 28.30 | 20 | 575 | 3114.59 | |
| 325mm2 | 650mcm | 61x2.60mm | 2.8 | 29.00 | 20 | 600 | 3302.36 |
| 750mcm | 61x2.82mm | 2.8 | 30.90 | 20 | 655 | 3844.86 | |
| 400mm2 | 800mcm | 61x2.90mm | 2.8 | 31.70 | 20 | 675 | 4061.41 |
| 500mm2 | 1000mcm | 61x3.20mm | 2.8 | 34.40 | 20 | 770 | 4898.28 |
| * المعيار المرجعي: PEC ، NEC (استنادًا إلى درجة حرارة الهواء المحيط من 30 درجة) | |||||||
